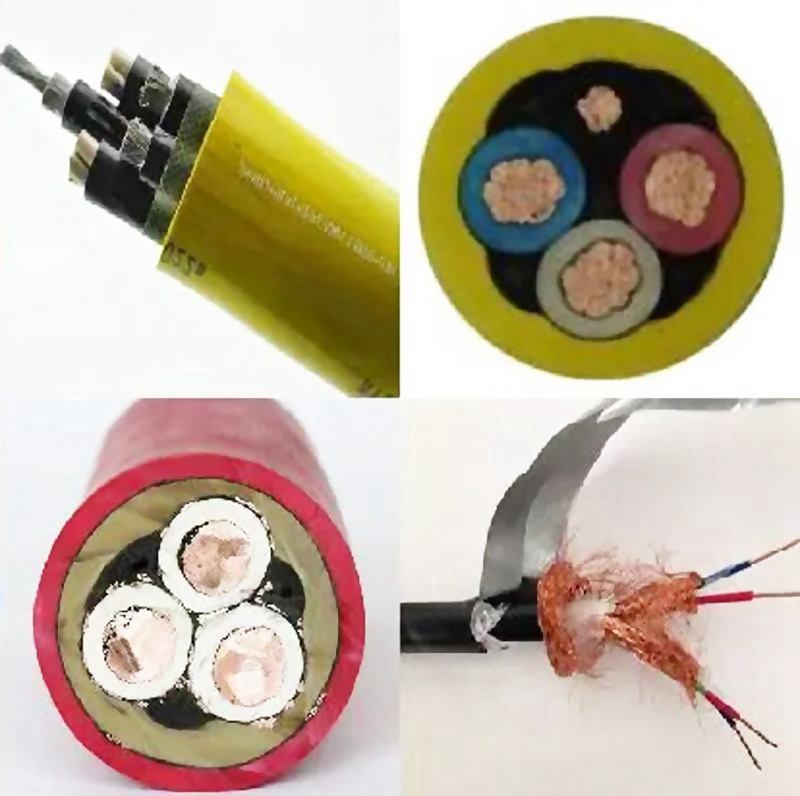

電纜作業，27.5kv電纜終端怎么接線？

1裝置后的電纜終端全長（接地密封管尾部至金屬端子孔中心）約為850mm，此長度因不同的電纜直徑略有差異；

2電纜終端的主體部分（帶電應力操控單元）①長度約為500mm，此部分在終端通電運轉時外表有電場散布，需留意堅持與周圍物體的空氣凈距；

3銅絲屏蔽接地線③是將電纜本體的銅絲屏蔽直接反折引出，并進行防水絕緣處理，長度約為500mm；

4鋁絲鎧裝接地線④是運用恰當截面的銅織造線引出，并進行防水絕緣處理，長度約為 1000mm

53M  27.5kV 電纜終端均由通過認證的合格裝置部隊和人員完結前期的裝置作業，并可供給后期吊裝固定、接地和實驗的主張及輔導。

1吊裝前用包裝紙箱將終端包敷起來，外表用 PVC 膠帶固定。

2吊裝時引薦運用專用的吊裝抱箍，抱箍裝置的方位或電纜終端的承力方位應在接地密封管②下方至少100mm處，制止捆扎索直接固定在終端主體上或端子孔上吊裝；

3依據電纜長度挑選適宜的吊裝帶，將其捆在電纜夾子下面的電纜上。

留意：

吊裝帶不能挑選鋼絲繩，以防止鋼絲繩的鋼絲扎壞終端的硅橡膠資料；

4將兩根腰繩（不能用鋼絲繩，周長約1000mm）別離繞在終端的中心和頂端，將起重吊裝帶從其間穿過。

留意：

在吊裝過程中腰繩不能受力；

5吊裝過程中終端主體應盡量堅持筆直，一起防止磕碰、沖突，防止終端受損；

6吊裝到位后，應先依照適宜方位用專用抱箍將電纜固定，然后銜接導體。

留意：

不能將電纜吊裝用抱箍作為永久固定用抱箍運用；

1固定電纜抱箍需選用非磁性結構，抱箍的方位應間隔接地密封管②下端大于50mm，間隔金屬端子孔中心約為900mm。禁止將抱箍裝置于終端主體①上；

2固定后的終端主體應堅持直立，防止曲折；終端能夠歪斜，但歪斜視點不能大于30 °；

3抱箍不能夾住終端的接地線；

4終端固定后，應不能搖晃、搖擺或位移，防止在長時間轟動或勁風氣候下發生危險。

留意：

終端的金屬端子僅用于導通電流，不能用其接受拉力，終端和電纜的分量應首要接受于電纜固定抱箍上；

1終端裝置運轉后需求確保滿足的空氣凈距，過小的對地間隔或終端主體間的間隔可能會導致放電、擊穿以及短路的毛??！

2左上圖中淺灰色區域?yàn)榻K端運轉時對地空氣凈距規模暗示圖。首先要確保頂部端子對地的空氣凈距（27.5kV等級約450mm左右，詳細可拜見相關規程）；在此基礎上，一起要確保電纜終端的主體部分（帶電應力操控單元）①對地間隔大于35mm；

3“對地空氣凈距”是指對大地、或接地鋼構、或開關柜板、或變壓器外殼、或固定抱箍等地電位物體之間的空氣凈距；

4如左下圖所示，當多個電纜終端并聯時，其間的空氣凈距應大于35mm

留意：

下圖中的終端主體緊貼于接地鋼構上（圓圈內），極易導致放電和擊穿事端，一定要防止相似裝置！

127.5kV電纜均為單芯電纜，需求依據電纜的長度、截面以及負荷電流采納經濟合理的接地方法，詳細接地方法以規劃方供給的計劃為準；

227.5kV電纜終端較多選用一端直接接地，一端維護接地的方法，如左圖暗示，需留意：

①護層維護器不能暴露在自然環境中或浸泡于水中，最好置于牢靠密封的護層接地維護箱中

②直接接地側，銅絲屏蔽和鋁絲鎧裝可接于同一接地址上；

3如需求延伸終端接地線時，請選用絕緣水平不低于10kV的絕緣接地線銜接，并留意對銜接部分進行防水和絕緣處理（可運用熱縮密封管方法或3M 2228#防水絕緣膠帶和 33# PVC 膠帶順次繞包暴露部分至少一個來回）。

留意：

一般不允許存在以下幾種接地方法：

①兩頭都直接接地；

②兩頭都懸空；

③兩頭都接維護器；

④一端懸空，另一端接維護器。

5

電纜終端現場交代實驗輔導:

1引薦依照相關規范完結電纜終端的交代實驗，一般要求是：55kV 溝通耐壓，耐受 15 分鐘；

2不引薦進行直流耐壓實驗，不引薦屢次進行溝通耐壓實驗；

3溝通耐壓實驗后，終端外表有部分溫度升高歸于正?，F(xiàn)象。
